Собрал открытый стенд на сокете 370 с AGP, PCI и ISA слотами. Удобная штука оказалась, можно свободно работать с крупными исашными платами прямо на ходу, не боясь что они будут колыхаться как парус от каждого прикосновения. По этому поводу починил давно уже валяющуюся SB16 CT2700 (одна из тех моделей, на которые ещё ставили настоящий чип OPL3. Позднее его заменили на спорный CQM).

Давно хотел себе стационарный MIDI-синтезатор, но их доступность совсем не радует. Потому я, наконец, созрел на новодельный вариант на базе проекта MT32-PI. Работает он не только в режиме MT32, но и в обычном GM с переключаемыми на лету банками в формате SF2, коих в сети великое множество.

Из законченных решений нашлись minisynth32 и BulkyMIDI-32. Последний понравился настолько, что я уже почти отправил платы на производство, но вовремя заметил что никаких стенок - кроме передней - у импровизированного корпуса из печатных плат не предусмотрено. То есть надо что-то придумывать, а если так - почему бы сразу не придумать своё. Заодно добавить линейный вход и активный микшер на ОУ, порт RS232 (с конвертацией скорости в стандартную MIDI), режим USB-девайса (чтобы подключать к современному ПК для проигрывания мидишек и проброса в DOSBox), порт USB-хоста (а вдруг захочется подключить MIDI-клавиатуру по USB?).

Отлаживать старые проекты? Нет, спасибо. Ваять новые? Это всегда пожалуйста 😊

Спасибо всем, отписавшимся в комментариях к прошлому посту!

Оказывается, уже в процессе тестирования прошивка от tecnocat с поддержкой HDMI.

Не успел остыть паяльник от вчерашнего подношения богам полочек, как на подходе новое :)

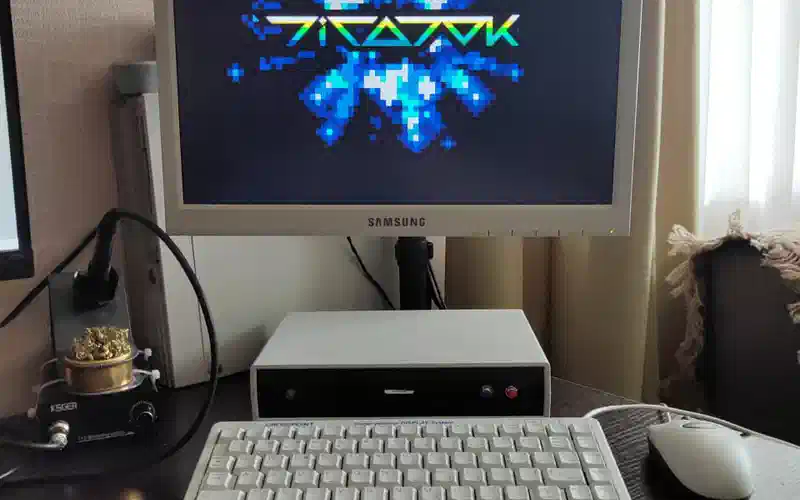

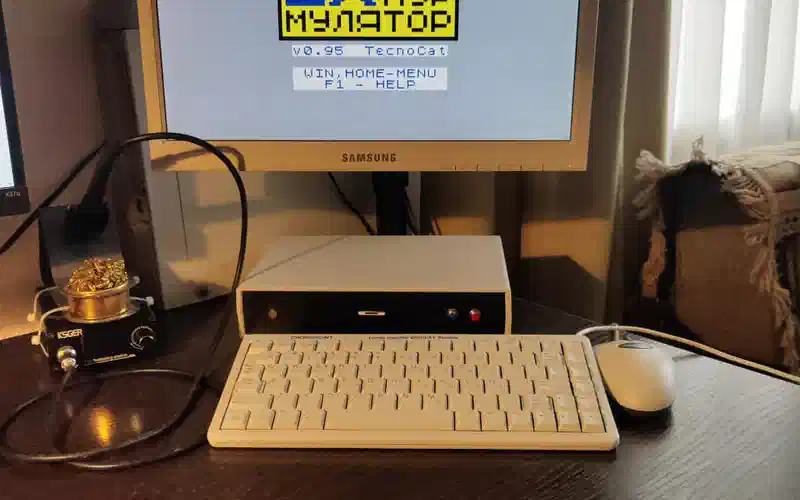

Мурмулятор (https://murmulator.ru/) - проект эмулятора ZX Spectrum на базе двухъядерного микроконтроллера RP2040. Поддерживается несколько разных вариантов железа - базовый, с аппаратным turbosound, вариант под корпус Raspberry Pi с USB, HDMI или VGA, вариант в корпус клавиатуры. Так же под него есть целая куча разных прошивок-эмуляторов: несколько вариантов ZX Spectrum, БК 0010, XT, Денди и т.д.

Я выбрал для себя вариант под корпус Raspberry с HDMI и прогадал - из всех прошивок-эмуляторов ZX Spectrum только frut-bat поддерживает HDMI, но в ней даже нет работы с TRD. А вот в самых навороченных и развивающихся прошивках ZX Spectrum tecnocat и ZX Spectrum fastbeta есть и Пентагон, и TRD, и TurboSound, и много чего ещё, но нет (надеюсь, пока) HDMI. Что ж, включаю ждуна :)

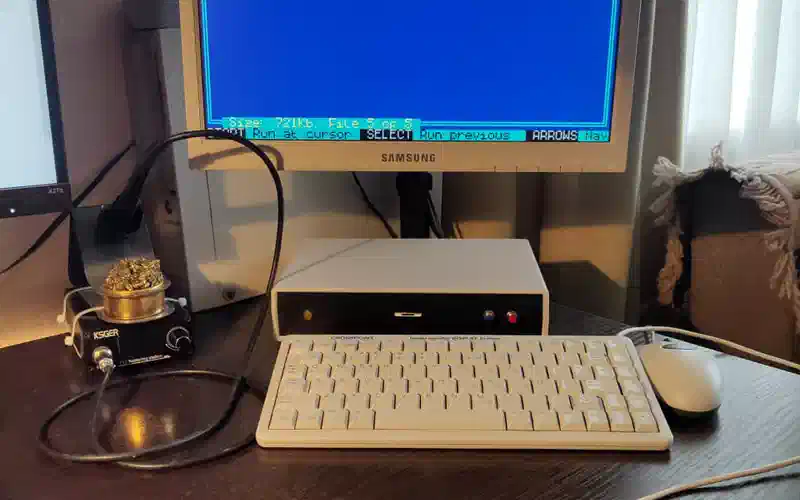

На днях собрал нового зверька - КРИСС (http://criss.radio.ru/) - новодельный ретро-компьютер на микроконтроллерах AVR. И в моём любимом корпусе :) На борту VGA выход, PS/2 контроллер клавиатуры и мыши, поддержка SD карт. АВРки эмулируют процессор Z80, на котором крутится ОС CP/M.

С 2011 года я держу несколько игровых серверов современной сетевой реинкарнации Doom - ZDaemon (https://www.zdaemon.org/). И каждый Новый год и Рождество запускаю ещё один сервер с праздничным WAD. Сервера настроены на режим кооперативной игры с бесконечной амуницией и неограниченными попытками - просто расслабленное истребление монстров и поиск выхода из уровня. Так что если кому интересно - милости прошу, найти можно в лаунчере игры поиском по “err200”.

Давненько я уже в KiCad не залипал, даже соскучился. Поэтому решил развести что-нибудь простое, проект выходного дня так сказать. В общем то клонов Famicom (Денди) есть уже довольно много, но, с другой стороны, нет никаких причин не сделать ещё один :-)

Запаял новую плату - карту OPL3 (грубо говоря, AdLib) на шину PCI. Запустилась почти что с первой попытки - если не считать перевёрнутого танталового конденсатора и неисправного ЦАП YAC512 с али. Но конденсатор был легко перепаян за несколько секунд (и он даже не взорвался т.к. не хватило тока от маломощного стабилизатора), а неисправный ЦАП заменён на вполне живой. И вот, она запела! :-)

Почему-то наличие AdLib определяется софтом через раз. Проблемы с драйверами исключены т.к. карте они не нужны, весь софт под DOS видит её нативно. Возможно, есть проблемы с чтением регистров чипа OPL - нужно ещё поразбираться.

Давно не садился за электронное хобби, но сегодня решил сдуть пыль с пары небольших давно готовых проектов, оформить и опубликовать их:

Компактный бэкплейн ISA16: https://github.com/UzixLS/pc-isa16-backplane

Переходник PC104-ISA16: https://github.com/UzixLS/pc104-isa-adapter

Когда-то у меня была всего парочка процессоров Z80, с которой я и тестировал прошивку Sizif 512. Но за прошедшее время у меня скопилась небольшая коллекция, и, как оказалось, многие из них (в основном медленные NMOS) на Сизифе работают некорректно. В схеме указана модель Z84C0020 - с ней проблем нет, но хотелось (хотя бы для галочки) чтобы работал любой Z80. Собственно, этим я и занимался последние две недели. Да, неожиданно много времени и сил это заняло, много вечеров провёл ковыряясь в GTKWave, но в итоге теперь все 33 протестированных процессора работают, вместо 24 со старой прошивкой.

Любопытно, что по результатам теста все имеющиеся у меня NMOS процессоры разогнались до 7 МГц, а почти все CMOS до 14 - тут статистику подпортили только процессоры NEC. Длительное многочасовое тестирование в разном софте, игрушке и демках всех 33 штук я, конечно, не осилю, но несколько самых строптивых процессоров ещё погоняю.

Результаты теста прикрепляю в таблице, возможно кому-то будет интересно.
