Проапгрейдил свой “игрушечный” логический анализатор DSLogic до более крутой и дорогой версии с бОльшим размером буфера и частотой аж до 400МГц. Всего то надо было заменить микросхему памяти и один байт в EEPROM. Спасибо автору статьи на хабре: https://habr.com/ru/articles/718212/

Возник нюанс с EEPROM: в статье 0E2A3100 заменяется на 0E2A3000 (это vid и pid, по которым определяется вариант устройства), на моей же ревизии устройства исходно была другая последовательность - 0E2A3500. По исходнику https://github.com/DreamSourceLab/DSView/blob/master/libsigrok4DSL/hardware/DSL/dsl.h нашёл наиболее близкий к моему вариант - 0E2A3400, который успешно и заработал.

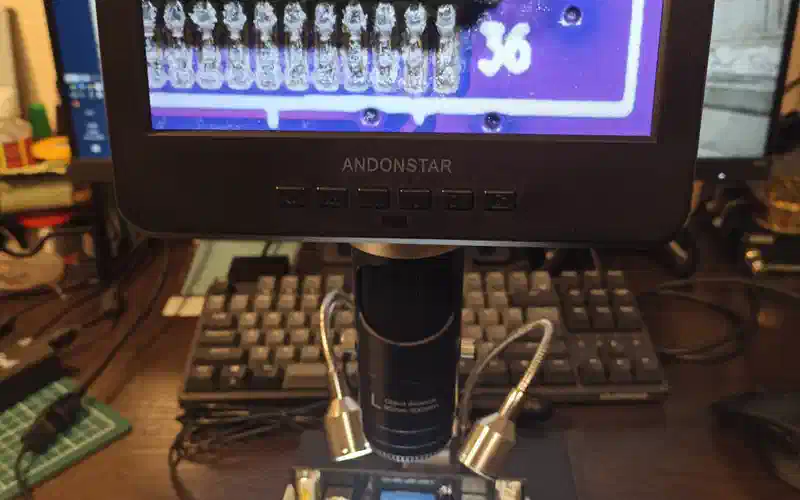

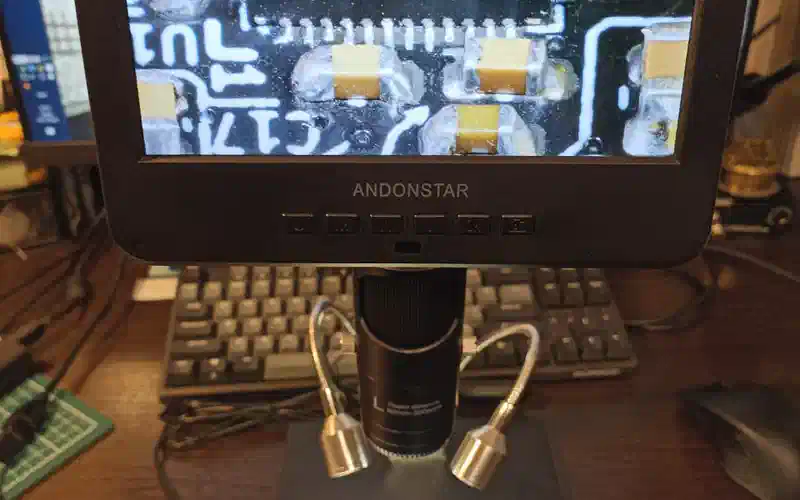

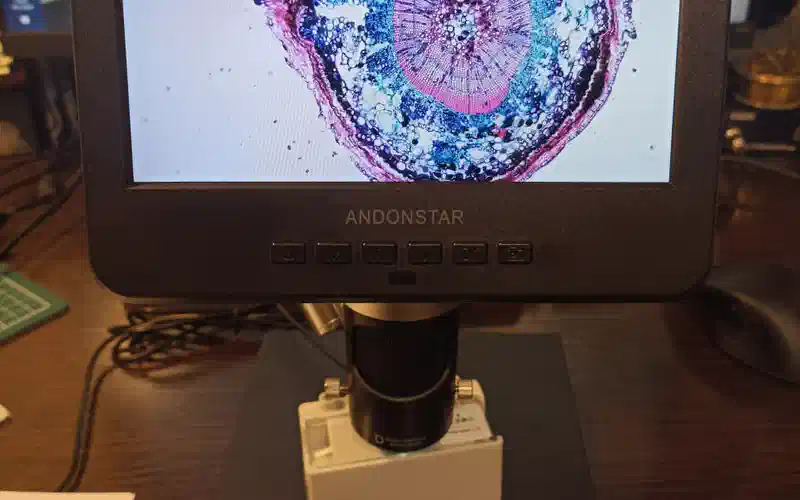

Обновочка подъехала - микроскоп AD246SM. Почта в этот раз решила меня удивить и вместо подарка под ёлку - как я ожидал - доставила посылку всего за неделю :)

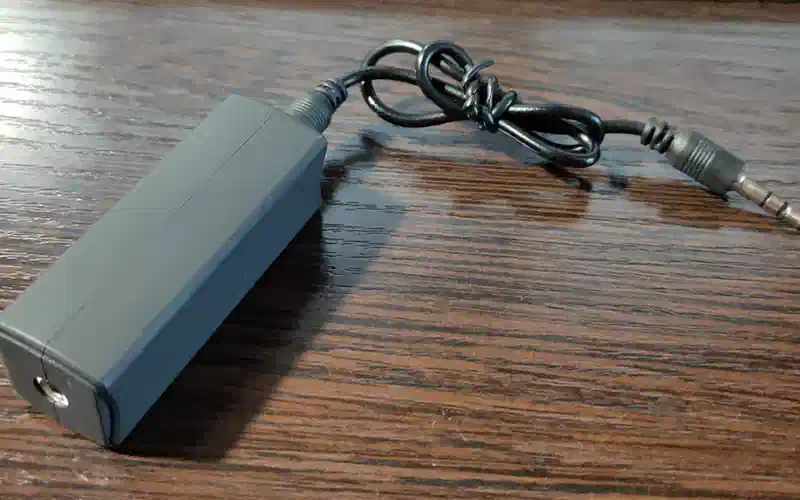

Моя небольшая находка на али - девайс, развязывающий земли соединённых аудиокабелем устройств.

Частая беда при подключении спектрумов или подобных устройств к линейному входу ПК - это фоновый гул, который зависит от выводимого этим устройством на экран изображения, при том при отключении видеовыхода этот гул пропадает. Происходит это из-за относительно больших токов, протекающих в цепях аналогового видеосигнала. А у любого тока есть прямой путь (от устройства к монитору) - это сигналы цветности RGB (или композитное видео, в зависимости от устройства) - и возвратный (от монитора у устройству) - земляной проводник. Т.к. видеокабели не идеальны и сопротивление земляной жилы в них не нулевое, то ток стремится растечься, достичь цели всеми возможными путями (пропорционально сопротивлению/падению напряжения каждого пути). Если земля монитора соединена с землёй ПК, а земля ПК с землёй нашего источника видеосигнала (например, через линейных вход) - то ток потечёт по этому пути, вызывая колебания напряжения на АЦП линейного входа. Называется это явление земляной петлёй.

Этот девайс как раз и делает то, что разрывает этот нежелательный путь. Схема на самом деле элементарная, но китайцы продают уже готовое и упакованное в красивый корпус. Найти его можно по ключевым словам “Ground Loop Noise Isolator”.
