Опубликовал проект шляпы для EGA видеокарты для вывода композитного видео в форматах PAL и NTSC через разъёмы-“колокольчики”.

https://github.com/UzixLS/pc-ega-composite-daughterboard

Результат немного предсказуем. Но вот что я не мог предсказать - что цвета после каждого сброса будут меняться - всего насчитал 4 варианта. Похоже, что при каждом сбросе фаза выводимых пикселей относительно color burst смещается. Наверное, можно было бы организовать коррекцию фазы на ПЛИС… Штош, не очень то и хотелось :)

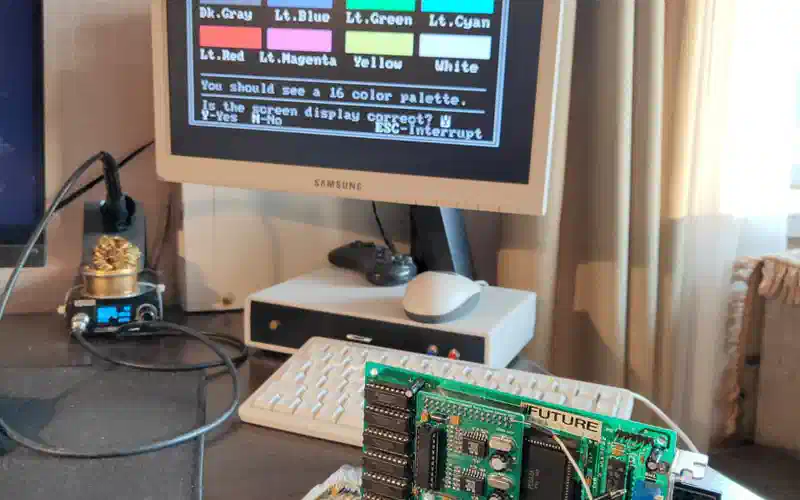

Спаял шляпу с PAL/NTSC кодером для EGA-видеокарты. У моей PEGA2A дорожки к разъёмам-колокольчикам, видимо, идут как попало, и на картинке есть заметные вертикальные полосы (т.н. jailbar), но если вывести картинку минуя цепи видеокарты - то всё нормально. Композитный CGA ожидаемо не заработал - для этого NTSC кодер должен тактироваться от того же источника, что и сама видеокарта, а на шляпе свой кварц. Завтра в порядке эксперимента попробую взять нужный тактовый сигнал с разъёма EGA feature connector.

Пришли платы с www.pcbwave.com. Изготовление у них с момента оплаты заняло 7 дней, доставка 3 недели. По цене немного дороже чем jlc, но приемлемо, к тому же работают с РФ напрямую без посредников - оплата через киви. Сами платы на первый взгляд вполне ок по качеству, придраться не к чему. Немного непропечаталась инверсная шелкография в одном месте, но тут уж я сделал шрифт чересчур мелким. Из нестандартного в заказе - плата толщиной 0.6мм и плата со снятием фаски на краевом разъёме и золочением - насчёт фаски пришлось долго и муторно общаться с менеджером, а за тонкую плату пришлось доплачивать уже в процессе производства. Всех плат, кроме самой большой - isa-бекплейна - прислали по 10-13 штук вместо оплаченных 5.

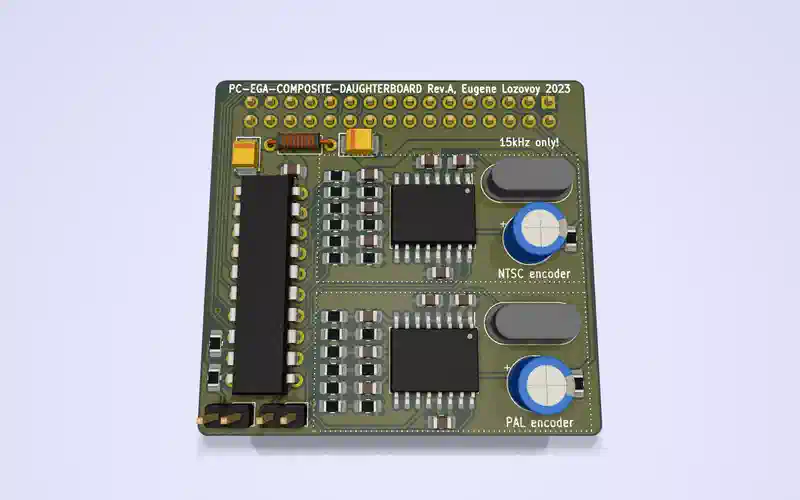

Крохотный проект за пару вечеров - шляпа для EGA видеокарты для вывода композитного видео в форматах PAL и NTSC через разъёмы-“колокольчики”
