Пришла очередная посылка с платами: пикогусь, комбосаунд и новые заглушки в корпус для миста и уны. Заказывал в NextPCB - т.к. у них более-менее адекватная цена на четырёхслойные платы, чего не скажешь про PCBWave. Качество нормальное, есть косяки с шелкографией на заглушках (видно на фото), не смертельно.

Длинный зимний вечер - лучшее время для оригами 😁 Примеряю будущий комбосаунд вместе с заглушкой к еве.

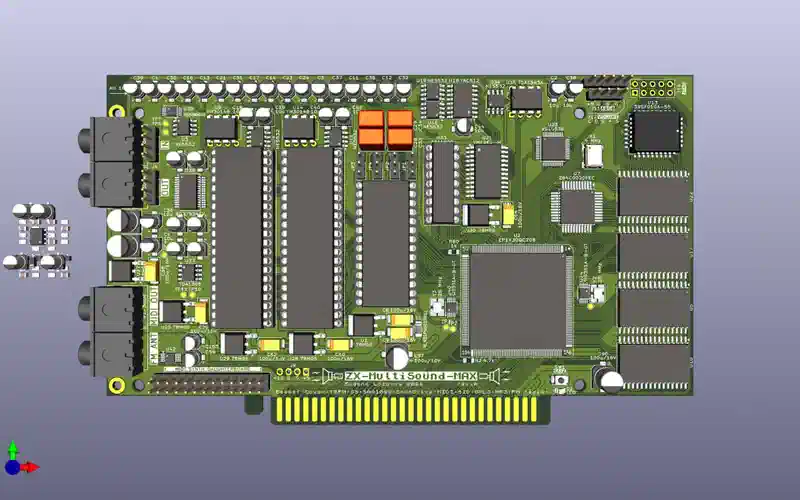

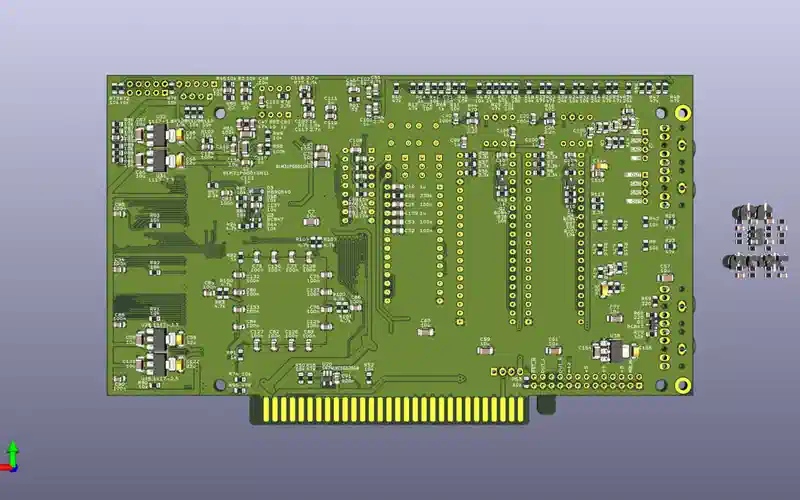

“А что по новому Мультисаунду?” - спрашивали в комментах к предыдущему посту. С момента прошлого анонса (https://t.me/uzixls/36) минуло, страшно сказать, полтора года. Я не забросил проект (ну, не до конца забросил 😁) и всё ещё помаленьку пилю. На данный момент готово ~90% в плане схемы и разводки. Но, как и положено оставшимся 10% - они оказываются самыми несговорчивыми и трудными. В частности, осталась аналоговая часть - микшер и выходной каскад. На плате целая куча источников - и, наверное, очень желательно будет добавить к микшеру АРУ (компрессор), но сделать это правильно, и чтобы это всё влезло в оставшееся место - на это моих имеющихся знаний не хватает, пока что.

Что поменялось с момента прошлого анонса: во-первых, сильно переработал MIDI-часть. Вместо SAM2695 я взял VS1053B. Как MIDI-синтезатор он уступает SAM, но зато может работать как MP3/OGG/AAC/FLAC декодер. Тема MP3 на спектруме мне не очень интересна, но иметь такой задел для развития - приятно. Для подключения же крутого MIDI-синта я добавил разъём для установки Creative Wave Blaster или совместимых плат - понаделали их очень много, в том числе есть новодельные платы на том же самом SAM2695. Так же добавил разъём для подключения внешнего MIDI-синтезатора.

Во-вторых, заменил ПЛИС: теперь вместо MAX 3000 будет использоваться более ёмкая ACEX. А прошивку в неё будет заливать Z80. Обычно для этого ставят какую-нибудь мелкую CPLD, и я не видел проектов, где процессор, управляемый ПЛИС, сам в эту ПЛИС прошивку и загружает. Такой процесс запуска платы чем-то напоминает вытаскивание самого себя из болота за волосы :) Рискованно (не хотелось бы заказывать и паять ещё одну ревизию такой монструозной платы), но должно получиться - если я не упустил никакого важного нюанса в тоннах документации :)

Ещё из изменений - добавил FM-радио. Чип, который этим занимается, очень маленький, дешёвый и не требует почти никакой обвязки - почему бы и нет.

Убрал каналы C и D на OPL3 - в стерео они бесполезны, а квадро выход на карте я делать не планирую, да и OPL-музыки под квадро - ноль или около того.

Всё разнообразие тактовых генераторов (кроме того, что тактирует Z80 на время инициализации ПЛИС) заменил на пару Si5351A - эта микросхема вместе с одним кварцем позволяет получить три почти произвольных частоты. Теперь можно будет разгонять GS с точностью до герца :)

Добавил 3.5 мм джек для подмешивания звука от другой звуковой карты - для включения в цепочку. А чтобы регулировать громкость подмешанного звука - использовал цифровой потенциометр (господи, как же сложно было найти подходящий потенциометр с I2C и чтобы его можно было купить на али по адекватной цене!).

Добавил разъём энкодера для регулировки громкости на выходе карты. Кстати, микросхема, которая будет регулировать громкость, имеет так же трёхполосный эквалайзер, а ещё с её помощью (точнее, одним грязным хаком, который, надеюсь, сработает :)) можно сделать регулируемую стереобазу.

Что ещё? Для GS/Covox/SounDrive поставил I2S ЦАП TDA1543A вместо прежнего однобитного ЦАП, реализованного силами ПЛИС. Добавил выходной усилитель для наушников на TDA1308. При этом с платы можно будет снять звук до усилителя, например, чтобы завести в микшер Евы.

Придумал как можно реализовать смену стерео-раскладки каналов ямахи (часть музыки пишется из расчёта на расклад ABC, а часть - на ACB). Вместо дополнительной микросхемы, как это я делал раньше в Сизифе, можно средствами ПЛИС просто перенаправлять записи в регистры так, чтобы каналы B и C оказались поменяны местами.

Убрал рояль из DIP-переключателей в углу платы, теперь плата будет настраиваться полностью программно – а, значит, нужно будет написать конфигуратор. Оставлена только кнопка для загрузки в безопасном режиме - со всеми отключенным фичами, с дефолтной прошивкой (да, прошивку ПЛИС/GS можно будет обновлять по Nemo Bus).

Вот так обстоят сейчас дела с новым МС (название под вопросом - может назвать КомбайнСаунд? :) ). Фух, почти час писал, но, вроде бы, ничего важного не упустил :)

Что на данный момент на плате: Бипер, Covox, TSFM, GS 2Мб, SAA1099, SounDrive, MIDI, SID, OPL3, MP3, FM радио

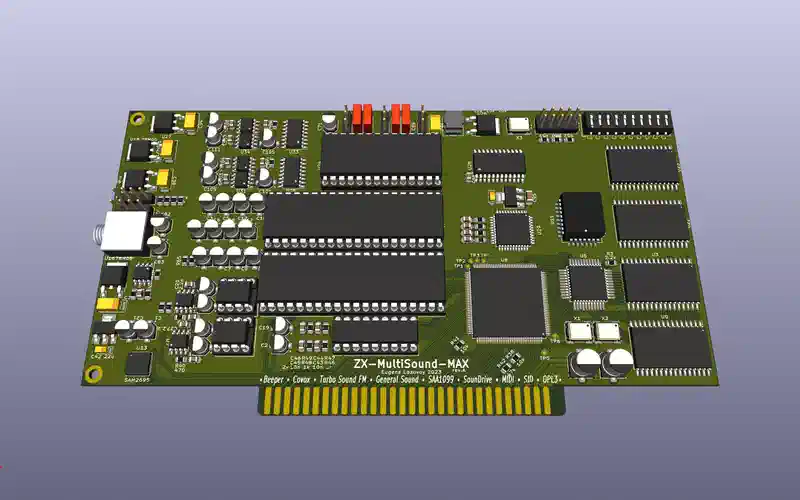

Наброски новой звуковой карты для NemoBus. Предварительно - добавятся бипер, Covox, SID, OPL3, 2мб ОЗУ для GS. Спешить с ней не буду, сначала хочу разобраться насколько реально сделать для спектрума плеер существующих форматов OPL3 и что для этого потребуется от карты. Думаю, готова будет не раньше осени-зимы.
