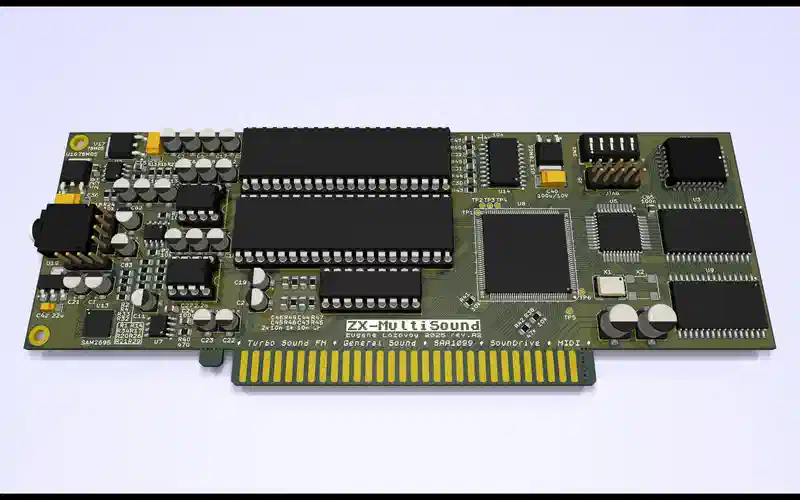

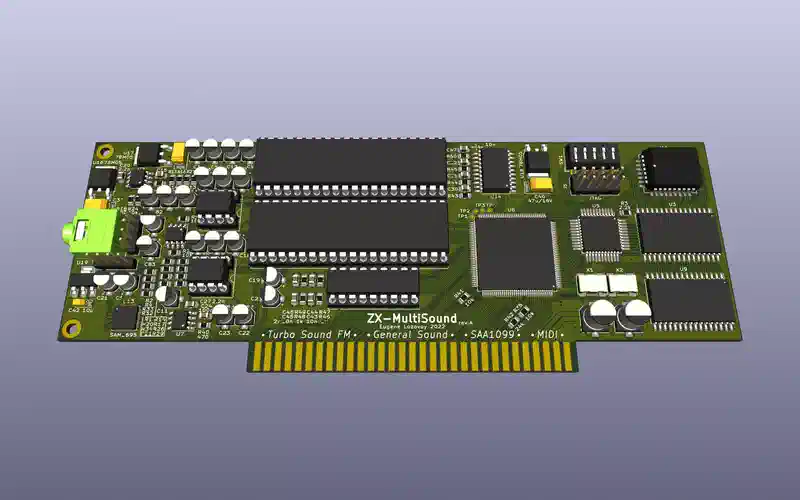

ZX-MultiSound rev.A2

Небольшое обновление ZX-MultiSound rev.A2.

Список изменений:

  • Исправлено тактирование GS Z80 - добавлен буфер на тактовый сигнал. В старой ревизии из-за этого могли не работать некоторые Z80;
  • Исправлена распиновка разъёма 3.5мм - поменяны местами правый-левый каналы;
  • Исправлено расположение R20 и R34 на шелкографии;
  • 74LVC1G125DB заменён на 74AHCT1G125DB;
  • C3,C5,C17,C18 немного сдвинуты влево чтобы не мешать установке YM2203;
  • Добавлен дополнительный ключ на краевой разъём;
  • Доработано посадочное место SAM2695 для удобства ручной пайки.

Эту ревизию пока никто не заказывал и не проверял.

https://github.com/UzixLS/zx-multisound

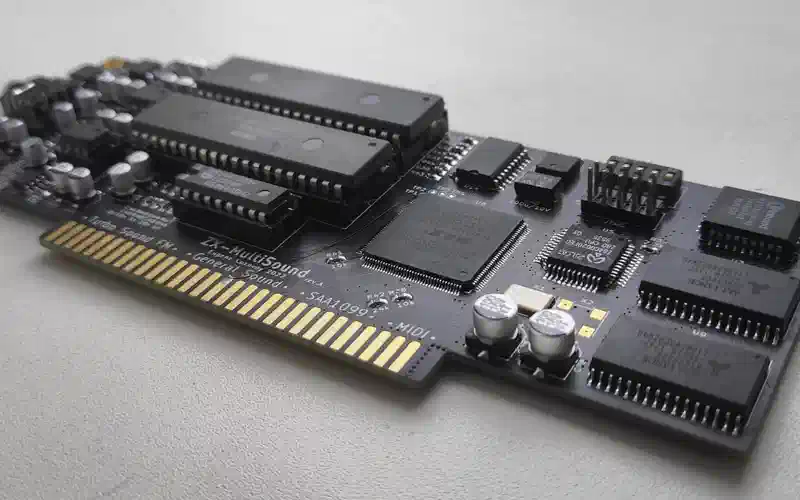

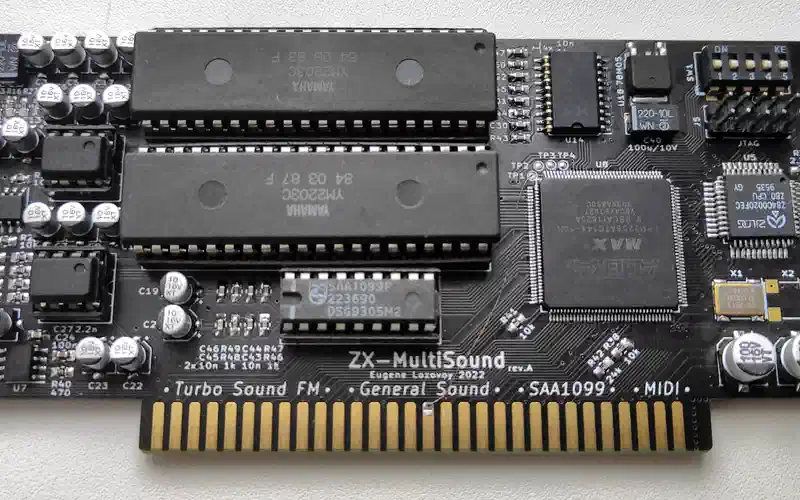

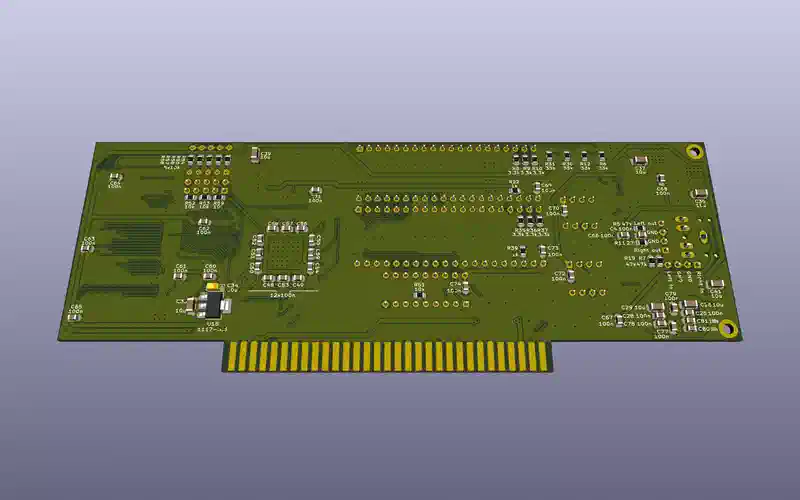

Релиз ZX-MultiSound

ZX-MultiSound - звуковая карта TSFM+GS+SAA+SD+MIDI для NemoBus.

ТТХ:

  • TurboSound FM (2xYM2203)
  • General Sound (12МГц, 1024Кб ОЗУ)
  • SAA1099
  • SounDrive
  • MIDI
  • Подходит для установки в низкопрофильные корпуса. Размер карты: 170x64мм
  • Питание 5 и 12В
  • 4x 1-битных цифровых ЦАП для GS и SounDrive

Проект открытый, лицензия MIT.

Ссылка на исходники, схемы, герберы и т.д.: https://github.com/UzixLS/zx-multisound , зеркало: https://git.err200.net/uzix/zx-multisound

Тема на ZX-PK.RU: https://zx-pk.ru/threads/34790-zx-multisound-zvukovaya-karta-dlya-nemobus.html
