А тем временем верхняя плата Харона-386 запаяна и показывает картинку!

Нижняя готова. Не без ошибок, но ничего непоправимого.

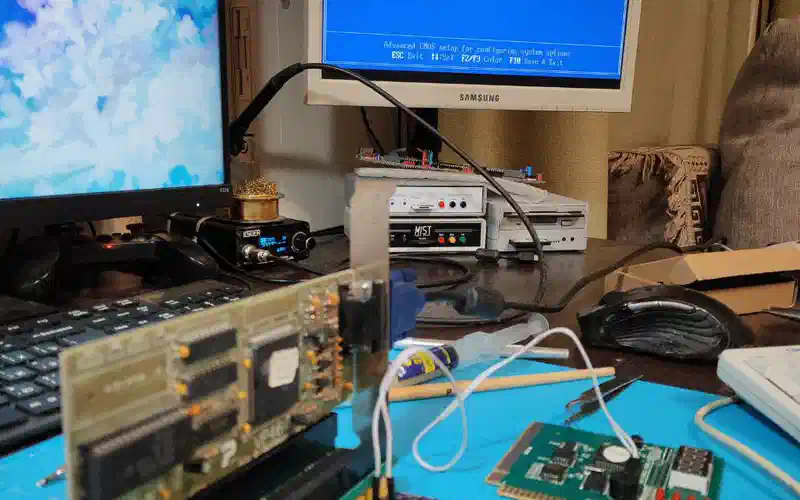

Первый пуск - успех!

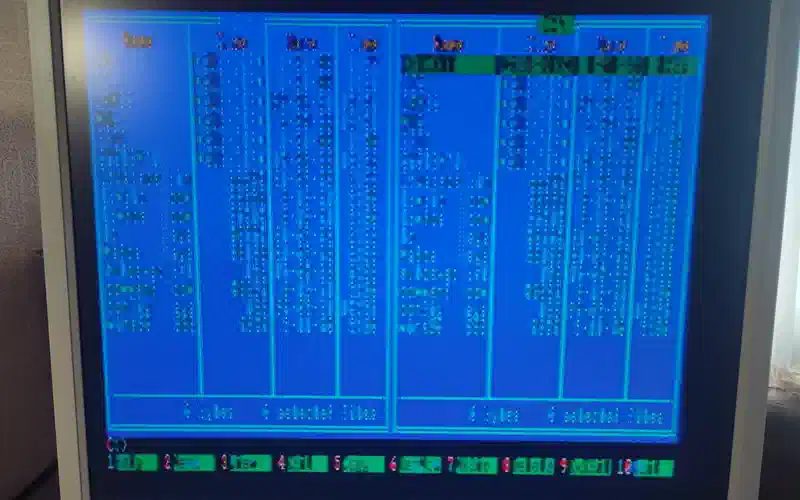

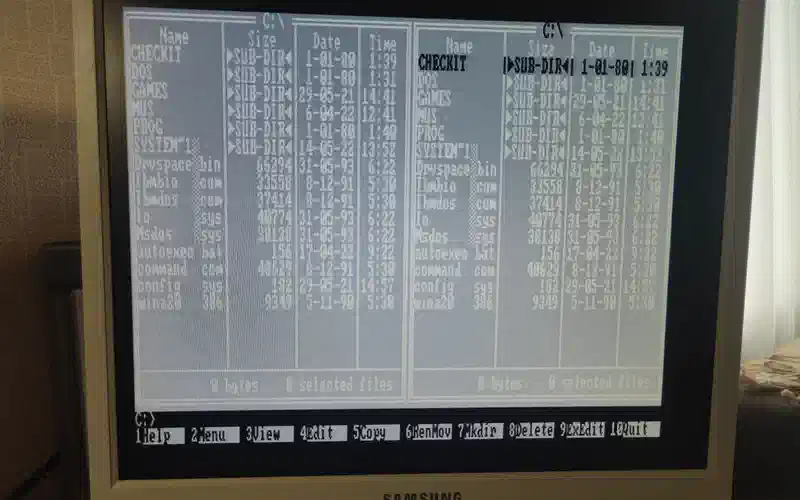

Победил композит - оказалось что BIOS Xi задаёт маленькую длительность строчного синхроимпульса, и микросхема U64 CGA Reduz просто не успевает сгенерировать burst-сигнал, необходимый для отображения цвета. Впрочем, цвет в текстовом режиме оказался не особо полезным и даже вредным - прочесть что-то практически невозможно. Если же отключить формирование композитного цвета вовсе (например, через devug.com) - то картинка красивая и чёткая.

Xi8088 + CGA Redux - оно живое. Ещё не всё отлажено - по какой-то причине POST-карта не показывает коды. Так же не удалось пока победить цветной композит.

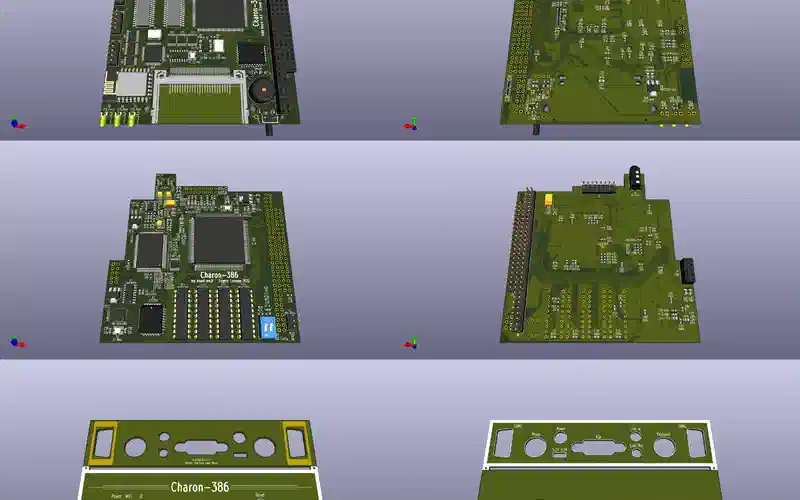

Отпуск не проходит впустую. Доразвёл обе платы - 4 слоя, 10x10см.
