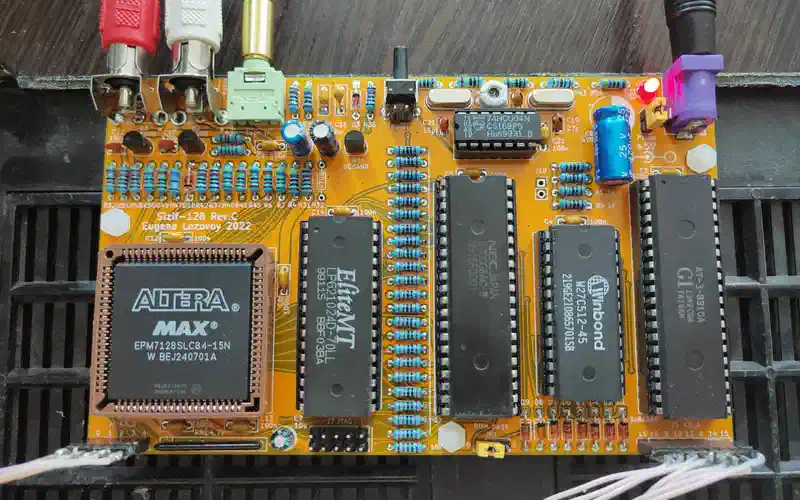

Релиз Sizif 128 rev C1
Выложил на https://github.com/UzixLS/zx-sizif-128 ревизию C1.
- добавлен светодиод по питанию
- добавлена кнопка сброса
- убрана кнопка NMI
- неиспользуемые входы U6 заземлены
- С20 заменён на подстроечный конденсатор для подстройки качества PAL-сигнала
- подтюнены номиналы в цепи видеовыхода, рекомендуемый кварц Y2 - 28.375МГц. Возможно так же по-прежнему использовать 16МГц, но картинка с новым кварцем на порядок лучше.
- улучшена разводка; все дорожки теперь скруглены
- внесена доработка магнитофонного входа от SerOne
Так же обновил ERRATA для старой ревизии с новыми номиналами в цепи видеовыхода (меняется R49 и R50). Новая прошивка сделана уже с расчётом на эти изменения.
