Тизер два

Внимание на версию

Для самых смелых и отчаянных - файлы беты прилагаю:

Небольшой анонс. Сделал свою вариацию Мурмулятора - Мурмулятор.1010: плата размером 10x10см для корпуса Gainta G738 / G706. Мурмулятор (https://murmulator.ru/) — это одноплатный DIY микрокомпьютер на базе Raspberry Pi Pico (не путать с “большими” Raspberry Pi), предназначенный для эмуляции популярных 8- и 16-битных платформ, таких как ZX Spectrum, NES, IBM PC и т.д.

• Полная совместимость по прошивкам с Мурмулятором версии M2P2;
• Микроконтроллер RP2350B;
• Видео HDMI + VGA + композит (ТВ). Всё можно запаять одновременно, VGA - выносной разъём или вместо HDMI;
• Звук PWM + I2S TDA1387T (переключается перемычками) + операционый усилитель LMV358;
• USB хаб HS8836A;
• WiFi ESP8266;
• RTC DS3231MZ;
• 2 PSRAM ESP-PSRAM64 на SPI и QSPI;
• Питание Type C.

Пока пусть полежит-настоится, потом закажу, соберу, по результатам выложу в open source.

Нейронки, оказывается, вполне умеют писать ассемблерный код для ZX Spectrum.

Есть у меня плеер MIDI, и в нём есть драйвер FAT32. Дал бесплатному Codex простой промпт: “Это проект плеера для ZX Spectrum, написан на sjasm. Для проверки и сборки используется команда make all. В src\fatfs.asm находится драйвер FAT32. Добавь в него поддержку FAT16.” - никакой другой настройки, никакого дополнительного контекста. Задача так-то не сложная, но мне всё время было недосуг вспоминать/заново разбираться с устройством FAT (правда, всё равно пришлось чтобы сделать ревью). К моему удивлению, нейрока не просто справилась, но сделала это с первой попытки, написала вполне пригодный код и ничего при этом не поломала. Нашлось пара мелких косяков оптимизации, но спустя пару промптов нейронка всё сама и поправила. Ну и комментариев маловато оставила, их я уже сам добавил в процессе ревью.

А вот с локальными моделями этот же эксперимент, к сожалению, провалился. Все три опробованные модели - Qwen3.6-27B-Q6_K, Qwen3-Coder-Next-UD-Q4_K_XL и Qwen3.5-122B-A10B-UD-Q3_K_XL явно не понимали что здесь происходит, почему при сборке всё время мешает какой-то там ассерт на размер структуры, и вообще за что им всё это :)

Коммит для любопытных.

Публикую новый проект ZXEVO.1010 rev.A1 - клон ZX Evolution на двух двухслойных платах 10x10см.

Основные характеристики:

• Полная совместимость по прошивкам/конфигурациям/софту с ZX Evolution revC
• Слот карт памяти SD или microSD
• PS/2 порты клавиатуры и мыши
• VGA выход видео
• VDAC2
• TSFM (моно выход) на двух чипах YMF288
• NeoGS
• SounDrive
• Встроенный MIDI синтезатор + выход для подключения внешнего синтезатора
• WiFi (ZiFi)
• RTC
• Магнитофонный вход 3.5мм
• 1xDB9 разъём для сега-джойстиков
• Питание через USB Type C
• Корпус G738 или G706

Ссылка на исходные файлы, прошивки и файлы для производства: https://github.com/UzixLS/zxevo1010-board

Публикую новую ревизию D1 платы проекта ZX UNO 1010.

Основные изменения относительно ревизии A1:

• Добавлены часы
• Улучшен выход звука - уменьшен шум, добавлен операционный усилитель
• Второй джойстик теперь подключен по схеме сплиттера - аналогично как в оригинальной UNO. Ранее был подключен по схеме UNO VGA2M, которая хуже поддерживается со стороны ядер.
• Джойстики теперь запитаны от +5В вместо +3.3В
• USB type C вместо micro USB для питания
• Светодиоды 5мм вместо 3мм на лицевой панели
• Множество различных мелких улучшений и доработок

Полный список изменений, все исходные и прочие файлы, как обычно, выложил на github: https://github.com/UzixLS/zxuno1010-board

Небольшая демонстрация истории борьбы с шумами в звуке на ZX Uno 1010 Запись выполнил через линейный вход звуковой карты с выкрученной на максимум громкостью (к слову, при нормальной громкости самый сильный шум - на ревизии А - едва слышим)

Основные источники шума:

• 50 Гц шум от видео сигнала
• Щелчки ~10 раз в секунду от WiFi - только когда модуль не инициализирован
• ВЧ писк от БП - зависит от потребления, специальных мер борьбы с ним не предпринималось

Основные изменения от ревизии к ревизии:

• A: начало
• B: добавил отдельный LDO для питания WiFi; добавил ОУ c питанием от входных 5В через индуктивность. Запись сделана с конденсатором на виртуальной земле ОУ 10мкФ. Изначально стоял 100нФ, с ним шум был, без преувеличения, оглушительный
• C: добавил LDO для питания ОУ, конденсатор виртуальной земли 100нФ
• D: заменил LDO ОУ на 1117, MIDI чип перекинул на питание от этого LDO (ранее питался от LDO ПЛИС) и подвинул подальше от WiFi-модуля
• D1: заменил 100нФ конденсатор на виртуальной земле ОУ на 1мкФ

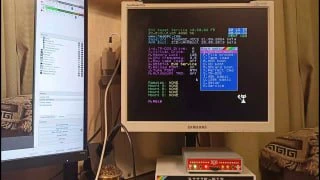

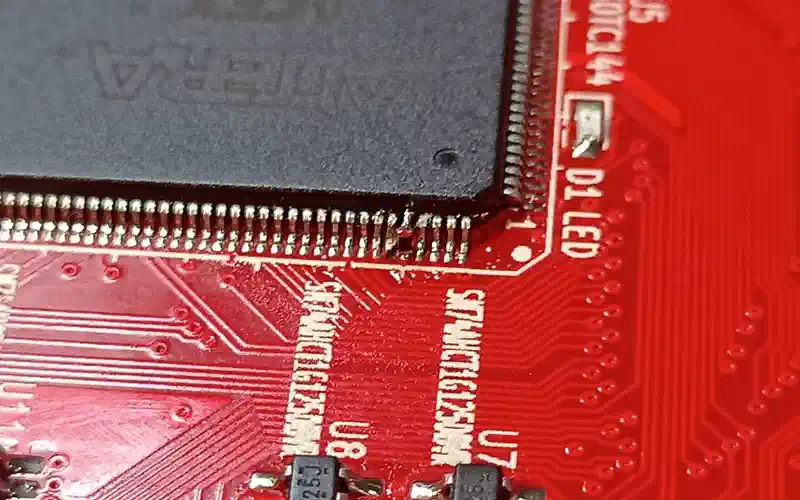

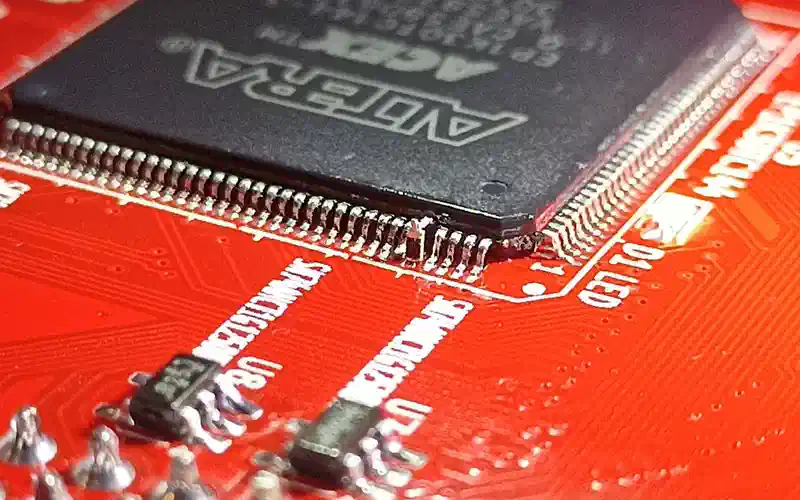

…а вот Ева удивила… Удивила тем, что практически никаких критичных ошибок не обнаружилось, и плата прошилась и запустилась с первой подачи питания! Но без проблем всё равно не обошлось - нужно добавить последовательно резистор 47Ω в клок ЦАПа NeoGS (на фото выше он) - иначе на ЦАПе появляются по(ту)сторонние звуки. Так же посадочное место для ACEX на нижней плате оказалось маловато, из-за чего запаять его сложнее - а чтобы увеличить его надо даже не знаю что сделать т.к. дорожки там набиты от края до края… Ну и нужно сбалансировать громкости разных источников в микшере и сделать всякое прочее по мелочи.

На этом проекте я поэкспериментировал с посадочным местом Z80 - сделал его универсальным для PLCC и QFP корпусов. QFP, как оказалось, из-за укороченных площадок встаёт прямо впритык - но запаять можно, да и не особо сложно на самом деле. С PLCC же вообще никаких проблем.

Но главное - весь функционал работает - NeoGS, MP3, MIDI, VDAC2 (и да, он и вправду умеет играть avi файлы!), WiFi - я доволен :)

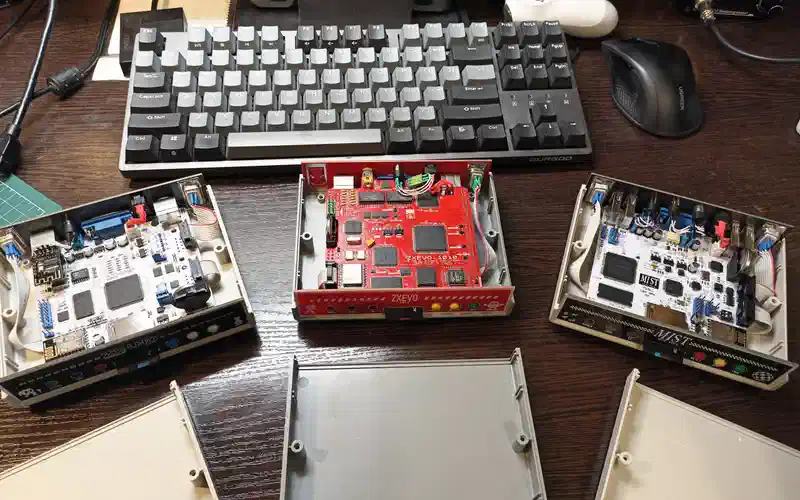

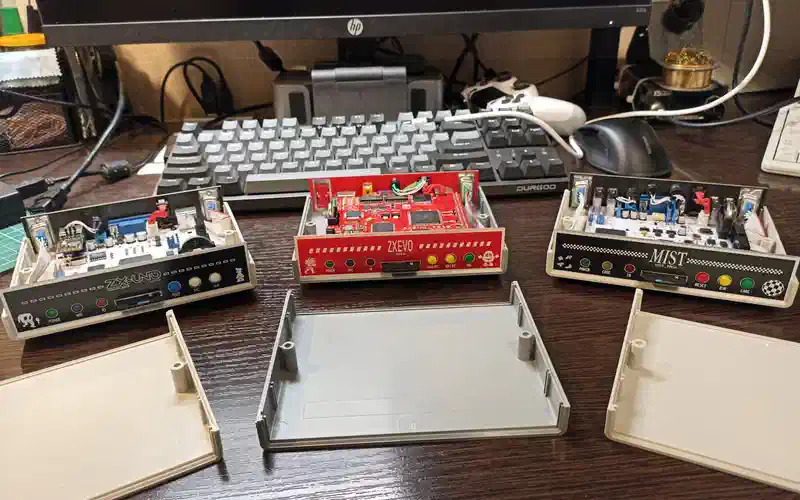

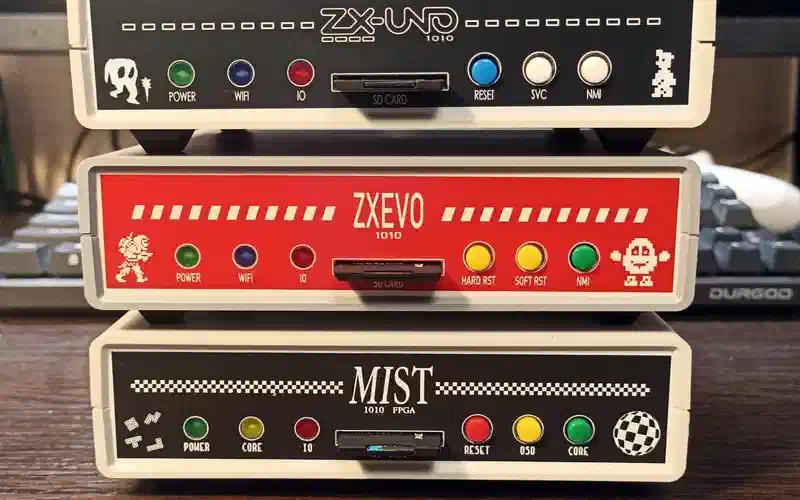

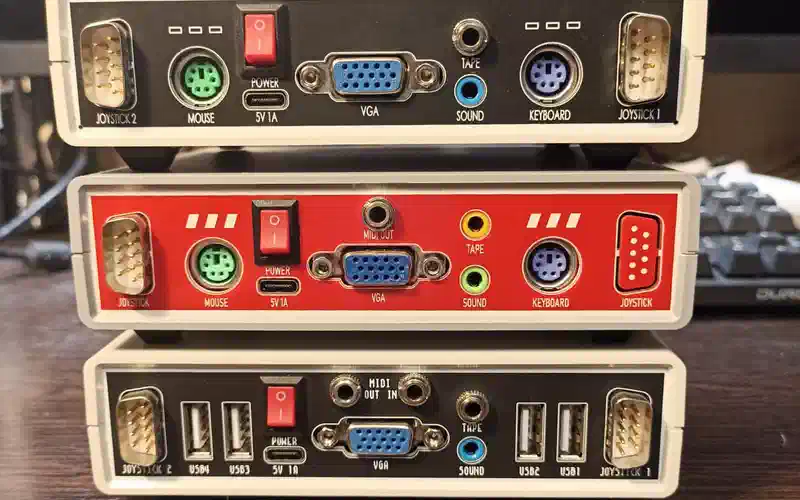

Все в сборе! И все запущены!

Уна на 100% готова, осталось только оформить релиз - написать список изменений, отретушировать фотографии, сгенерировать pdf и герберы, ну и сделать всякие прочие скучные вещи :)

Мист включил пока только пару раз - на первый взляд работает, но нужно ещё уделить N часов ему чтобы всё проверить. Ну и ещё со старой ревизии остался нерешённый вопрос по композитному видео: в ядре PCXT, в теории, на новой ревизии платы должен выводиться нативный CGA композит (т.е. именно в таком виде, в каком он генерировался на оригинальных картах - с помощью артефактных цветов). Но пока цветной картинки у меня добиться не получилось - то ли в плате нужно что-то поправить, то ли в ядре что-то не так (я не до конца уверен что этот функционал вообще проверялся кем-либо на мисте :) )

Небольшое обновление ZX-MultiSound rev.A2.

Список изменений:

• Исправлено тактирование GS Z80 - добавлен буфер на тактовый сигнал. В старой ревизии из-за этого могли не работать некоторые Z80;
• Исправлена распиновка разъёма 3.5мм - поменяны местами правый-левый каналы;
• Исправлено расположение R20 и R34 на шелкографии;
• 74LVC1G125DB заменён на 74AHCT1G125DB;
• C3,C5,C17,C18 немного сдвинуты влево чтобы не мешать установке YM2203;
• Добавлен дополнительный ключ на краевой разъём;
• Доработано посадочное место SAM2695 для удобства ручной пайки.

Эту ревизию пока никто не заказывал и не проверял.

https://github.com/UzixLS/zx-multisound

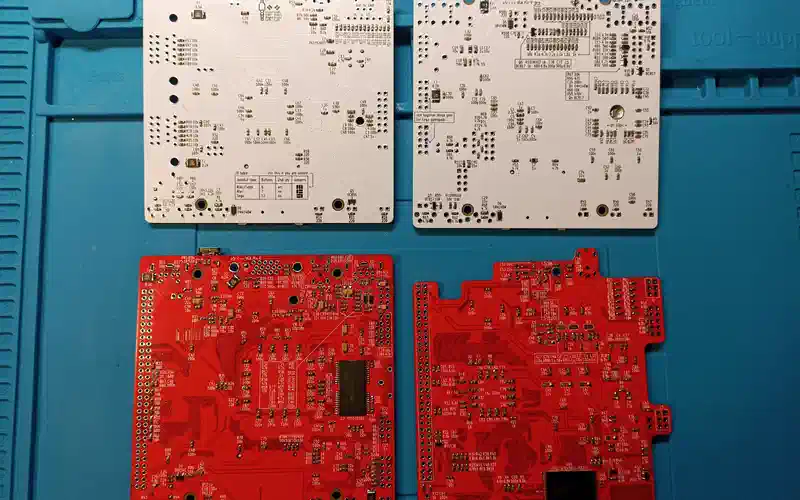

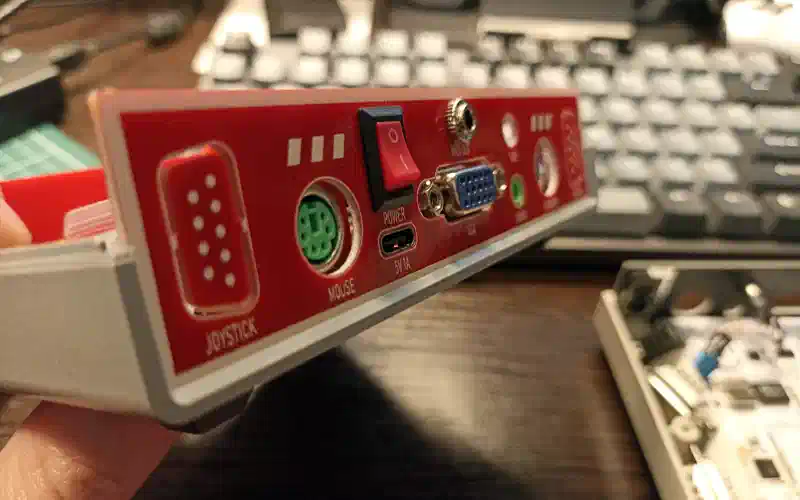

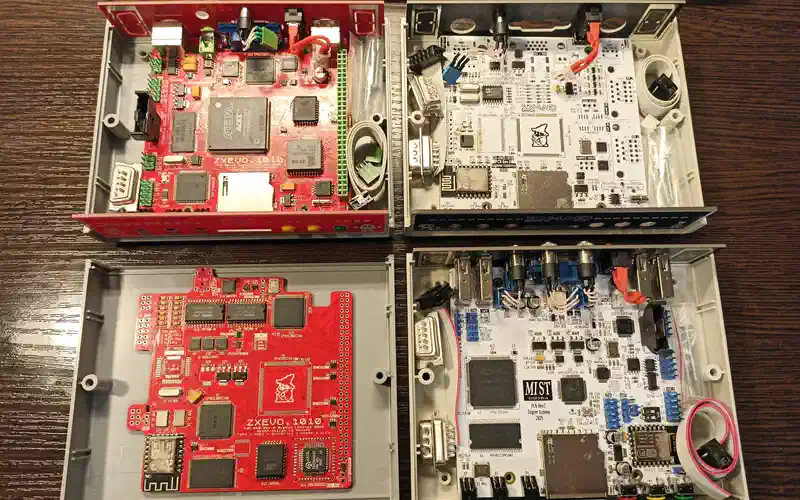

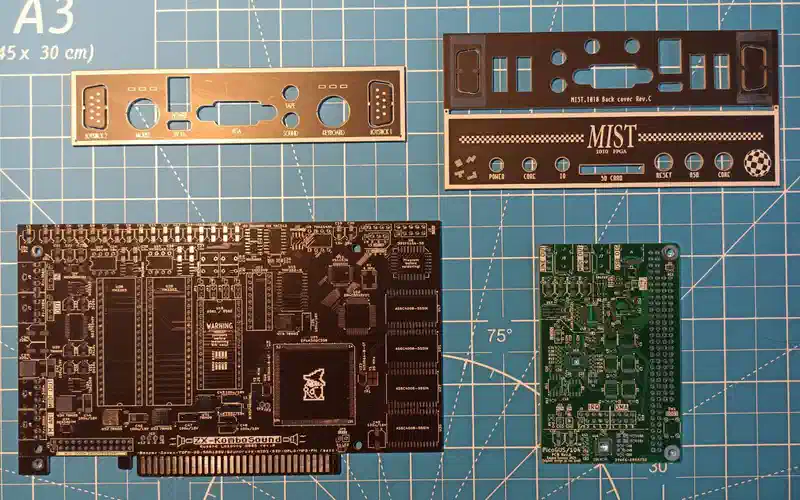

Немного попаял. Больше всего опасений в новых ревизиях вызывал разъём USB Type C - ранее я его не применял т.к. он больше чем MicroUSB и толком не влезает на плату. Но по итогу всё встало просто идеально: без корпуса разъём частично свисает с платы, но в корпусе он встаёт заподлицо с заглушкой.
